CPU

Podpora pre 10. generáciu Intel® Core™ i9 procesorov/Intel® Core™ i7 procesorov/Intel® Core™ i5 procesorov/Intel® Core™ i3 procesorov/Intel® Pentium® procesorov/Intel® Celeron® procesorov v balení LGA1200
L3 cache sa odvíja od CPU
(Pre viac informácií si pozrite "CPU Support List".)

Čipová sada

PCB Rev. 2.0
Intel® Q470 Express čipová sada
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel® H470 Express čipová sada

Pamäť

PCB Rev. 2.0
Intel® Core™ i9/i7 procesory:
Podpora pre DDR4 2933/2666/2400/2133 MHz moduly pamäte
Intel® Core™ i5/i3/Pentium®/Celeron® procesory:
Podpora pre DDR4 2666/2400/2133 MHz moduly pamäte
2 x DDR4 sokety podporujúce systémovú pamäť až do 64 GB (1 x 32 GB na modul)
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 moduly pamäte (prevádzka v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly pamäte
Podpora Extreme Memory Profile (XMP) modulov pamäte
(Pre viac informácií pozrite "Memory Support List".)
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel® Core™ i9/i7 procesory:
Podpora pre DDR4 2933/2666/2400/2133 MHz moduly pamäte
Intel® Core™ i5/i3/Pentium®/Celeron® procesory:
Podpora pre DDR4 2666/2400/2133 MHz moduly pamäte
2 x DDR4 sokety podporujúce systémovú pamäť až do 64 GB (1 x 32 GB na modul)
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 moduly pamäte (prevádzka v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly pamäte
Podpora Extreme Memory Profile (XMP) modulov pamäte
(Pre viac informácií pozrite "Memory Support List".)

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel® HD Graphics:
1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
* D-Sub port je dostupný iba s 10. generáciou procesorov.
1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@30 Hz
* Podpora HDMI 1.4 a HDCP 2.3.
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek® Audio CODEC
Vysokokvalitný audio výstup
2/4/5.1/7.1-kanálový
* Funkciu zvukovej zásuvky môžete upraviť pomocou softvéru pre zvuk. Pre konfiguráciu 7.1-kanálového audia používajte softvér pre zvukové nastavenia.

LAN

PCB Rev. 2.0
Gigabit Ethernet čip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.0
Intel® GbE LAN čip (1 Gbit/100 Mbit)

Bezdrôtový komunikačný modul

PCB Rev. 1.3
Realtek® Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.4, 1.2
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.1
Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.0
AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 80 MHz
(Aktuálna dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Rozširujúce sloty

CPU:
1 x PCI Express x16 slot, podporujúci PCIe 3.0 a prevádzku v x16
Čipová sada:
2 x PCI Express x1 sloty, podporujúce PCIe 3.0 a prevádzku v x1
PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Podpora až ASPM L1.2 napäťových manažérskych protokolov.

Úložiskové rozhranie

PCB Rev. 2.0
Čipová sada
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
RAID 0 a RAID 1 podpora pre NVMe SSD úložné zariadenia
* Podporované s ďalšou PCIe na M.2 NVMe SSD adaptérskou kartou.
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre SATA úložné zariadenia
PCB Rev. 1.8
Čipová sada:
1 x M.2 konektor (Socket 3, M key, typ 2280 SATA a PCIe 3.0 x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre NVMe SSD úložné zariadenia
* Podporované s ďalšou PCIe na M.2 NVMe SSD adaptérskou kartou
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre SATA úložné zariadenia
PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
Podpora pre RAID 0, RAID 1, RAID 5 a RAID 10
Intel® Optane™ Memory Ready
M.2 konektory podporujú až ASPM L1.2 PCIe napäťové manažérske protokoly.

USB

Čipová sada:
4 x USB 3.2 Gen 1 porty (2 na zadnom paneli, 2 dostupné cez vnútornú USB hlavičku)
6 x USB 2.0/1.1 portov (4 na zadnom paneli, 2 dostupné cez vnútornú USB hlavičku)

Vnútorné I/O konektory

PCB Rev. 2.0, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
4 x SATA 6Gb/s konektory
1 x hlavička ventilátora CPU
1 x hlavička systémového ventilátora
1 x hlavička RGB LED pásika
1 x hlavička predného panelu
1 x hlavička zvuku predného panelu
1 x hlavička USB 3.2 Gen 1
1 x hlavička USB 2.0/1.1
1 x hlavička Trusted Platform Module (pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
1 x hlavička sériového portu
1 x jumper na vymazanie CMOS
PCB Rev. 1.8
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička systémového ventilátora
1 x hlavička RGB LED pásika
1 x M.2 Socket 3 konektor
4 x SATA 6Gb/s konektory
1 x hlavička predného panelu
1 x hlavička zvuku predného panelu
1 x hlavička USB 3.2 Gen 1
1 x hlavička USB 2.0/1.1
1 x hlavička Trusted Platform Module (pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x hlavička sériového portu
1 x jumper na vymazanie CMOS

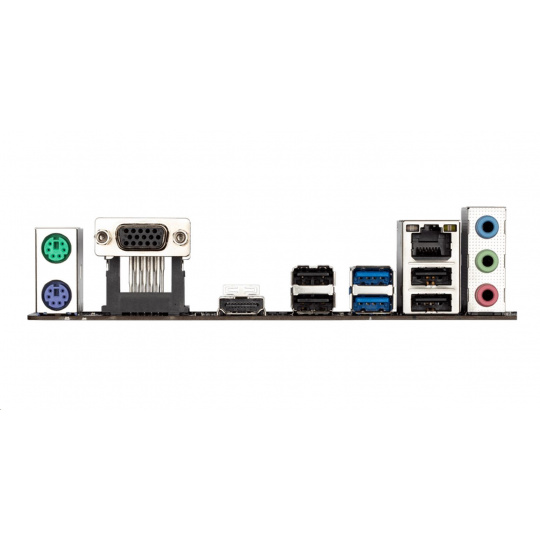

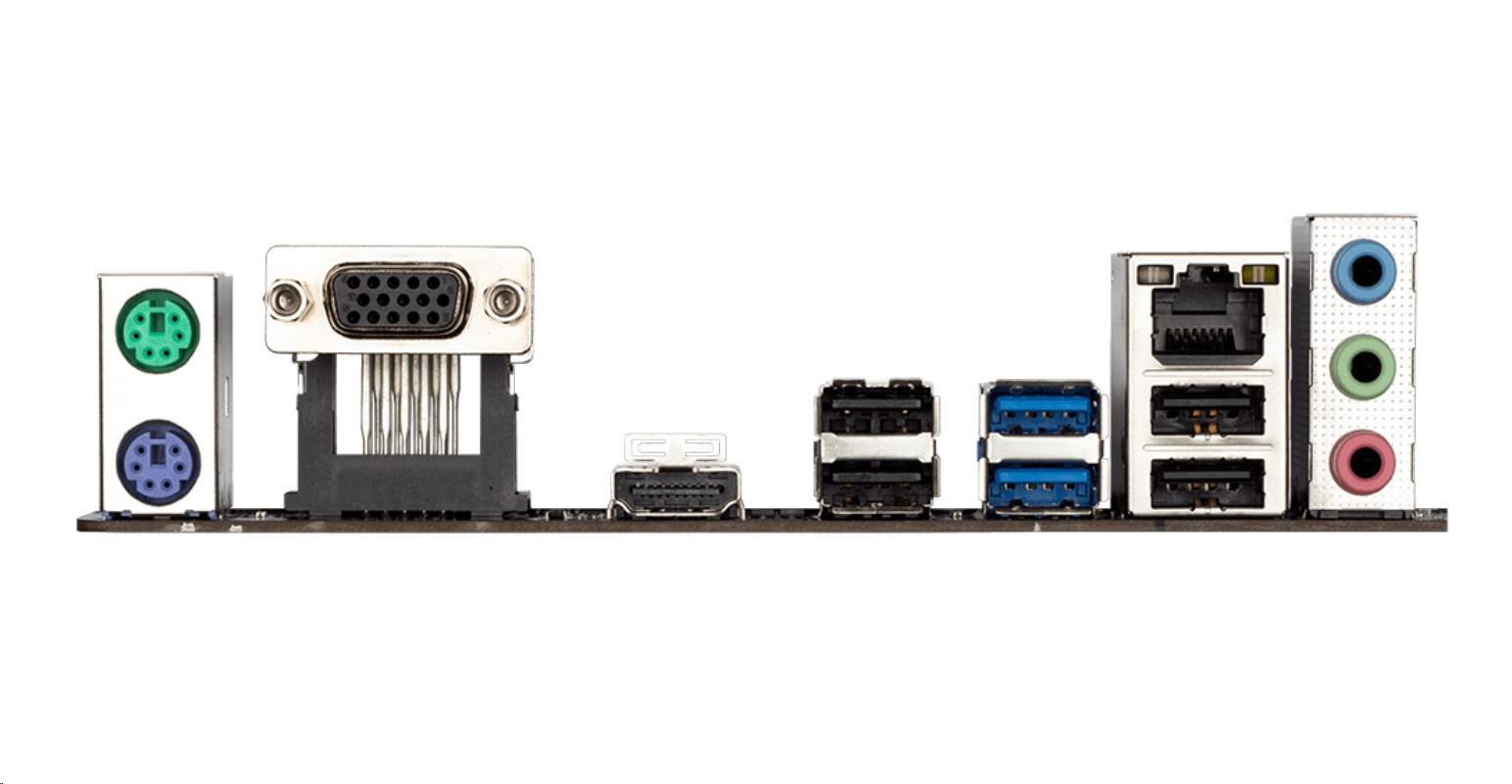

Pripojenia na zadnom paneli

PCB Rev. 2.0
1 x PS/2 port pre klávesnicu
1 x PS/2 port pre myš
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacky
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 port pre klávesnicu/mysi
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacks

Ovládač I/O

čip iTE® I/O Controller

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Varovanie pri prehrievaní
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora závisí od nainštalovaného chladiva.

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
Smart Backup
System Information Viewer
Podpora pre Q-Flash
Podpora pre Xpress Install

Pribalený softvér

Norton® Internet Security (OEM verzia)
cFosSpeed

Operačný systém

Podpora pre Windows 10 64-bit

Tvarový faktor

Micro ATX Tvarový faktor; 22,6 cm x 18,5 cm
